TDK集團

成立于1935年的TDK，作為世界著名的電子工業品牌，一直在電子原材料及元器件上占有領導地位。其產品廣泛應用于資訊，通訊，家用電器以及消費型電子產品，如移動電話，筆記本電腦，D汽車及其導航系統等。從80年代開始，TDK正式踏足中國大陸，20年來分別在華東及華南多個地區相繼建立生產基地，業務擴展全國。

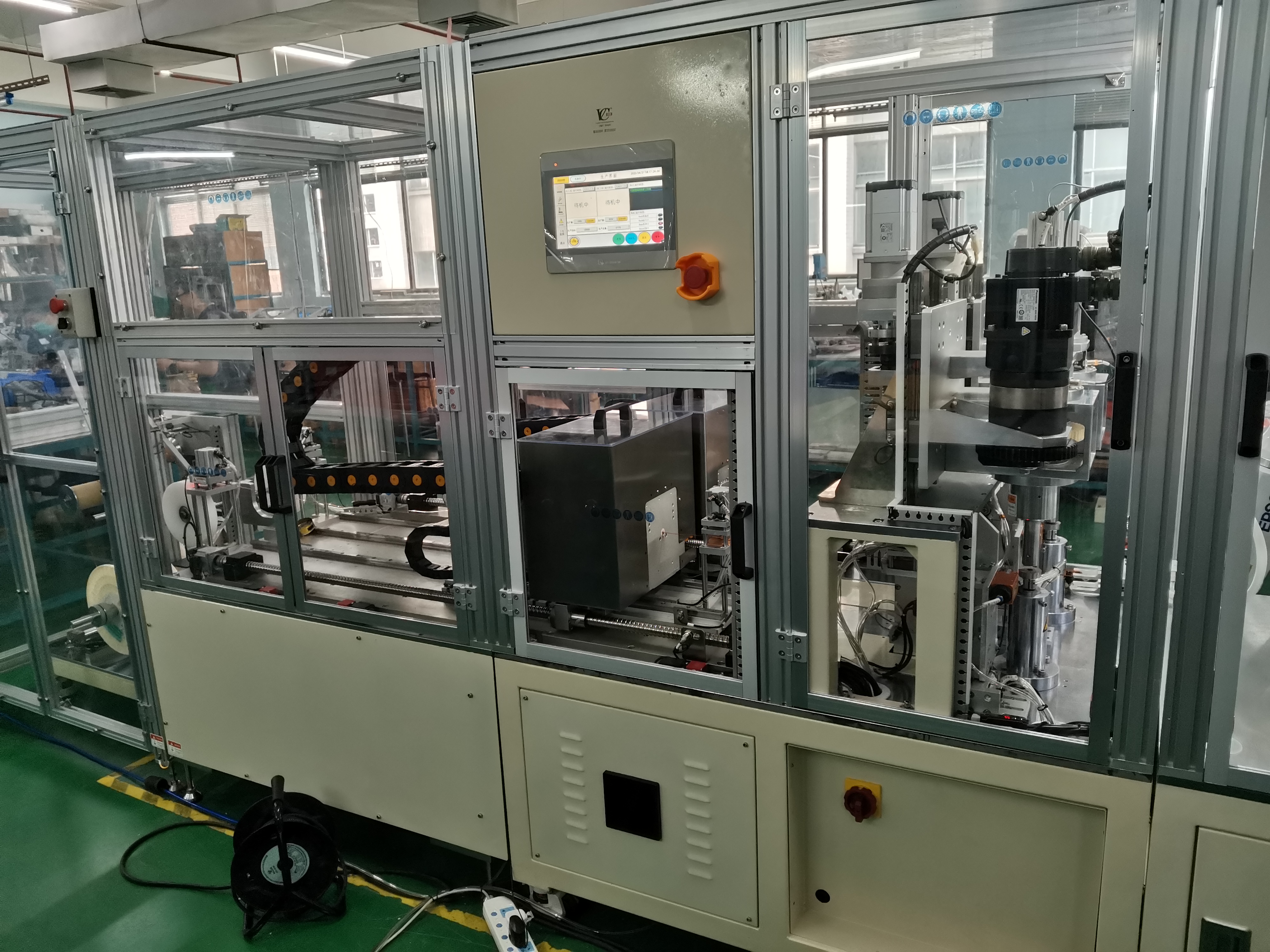

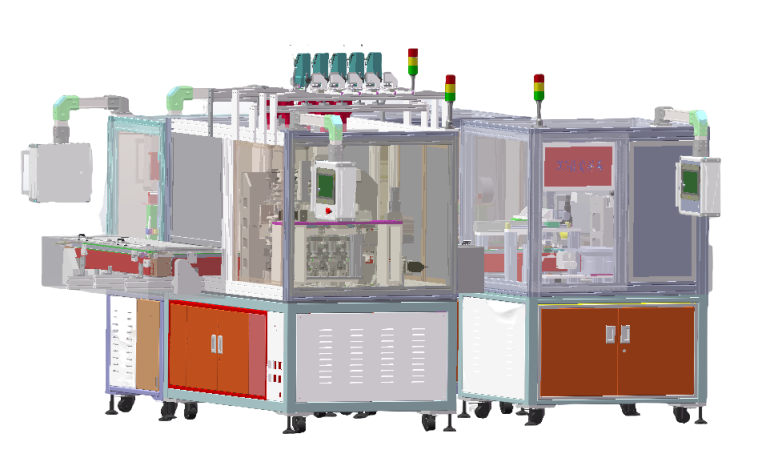

TDK集團委托我司研發的這款大功率DC/DC電感全自動繞線設備，開創了電力電子制造領域的新紀元。作為國內首款實現雙軸同步繞線技術的自動化裝備，其革命性設計將傳統電感器件的生產效率提升了150%以上。該設備通過精密伺服系統驅動雙繞線主軸同步運轉，可在單位時間內同時完成兩個高精度線圈的制作，徹底改變了單軸輪替作業的傳統模式。

整機集成六大核心模塊

01

自動放線機構采用閉環張力控制系統，確保銅線輸送精度達±0.2mm

02

創新性引入數控銑削剝皮技術，通過微型銑刀實現線端絕緣層360°無損傷去除

03

雙軸繞線模組配備高剛性諧波減速機，支持0.5mm-3.0mm線徑范圍內的自適應張力調節

04

六軸協作機器人搭載視覺定位系統，可完成直徑1mm引腳的精準焊接作業

05

全自動焊錫工作站采用氮?dú)獗Ｗo(hù)工藝，確保焊點良率高達99.98%

06

智能擺盤系統兼容多種載具規格，實現與后道工序的無縫銜接。

該設備特別適配新能源汽車OBC、5G基站電源等場景的大功率平面電感制造，單臺設備年產能可達100萬件，良品率較傳統工藝提升35%。

順絡電子

深圳順絡電子股份有限公司（深交所股票代碼：002138）成立于2000年，是一家專業從事各類片式電子元件研發、生產和銷售的高新技術企業，主要產品包括疊層片式電感器、繞線片式電感器、共模扼流器、壓敏電阻器、NTC熱敏電阻器、LC濾波器、各類天線、NFC磁片、無線充電線圈組件、電容、電子變壓器等電子元件。產品廣泛應用于通訊、消費類電子、計算機、LED照明、安防、智能電網、醫療設備以及汽車電子等領域。

美國蘋果公司基于智能穿戴設備微型化需求，向深圳市順絡電子提出定制化微型電感器件的生產要求。作為二級供應商，順絡電子為滿足蘋果嚴格的工藝標準，特別委托我司（設備制造商）定向開發這款具備自主知識產權的 "雙阿爾法自粘線卷線機" 。

"雙阿爾法自粘線卷線機"

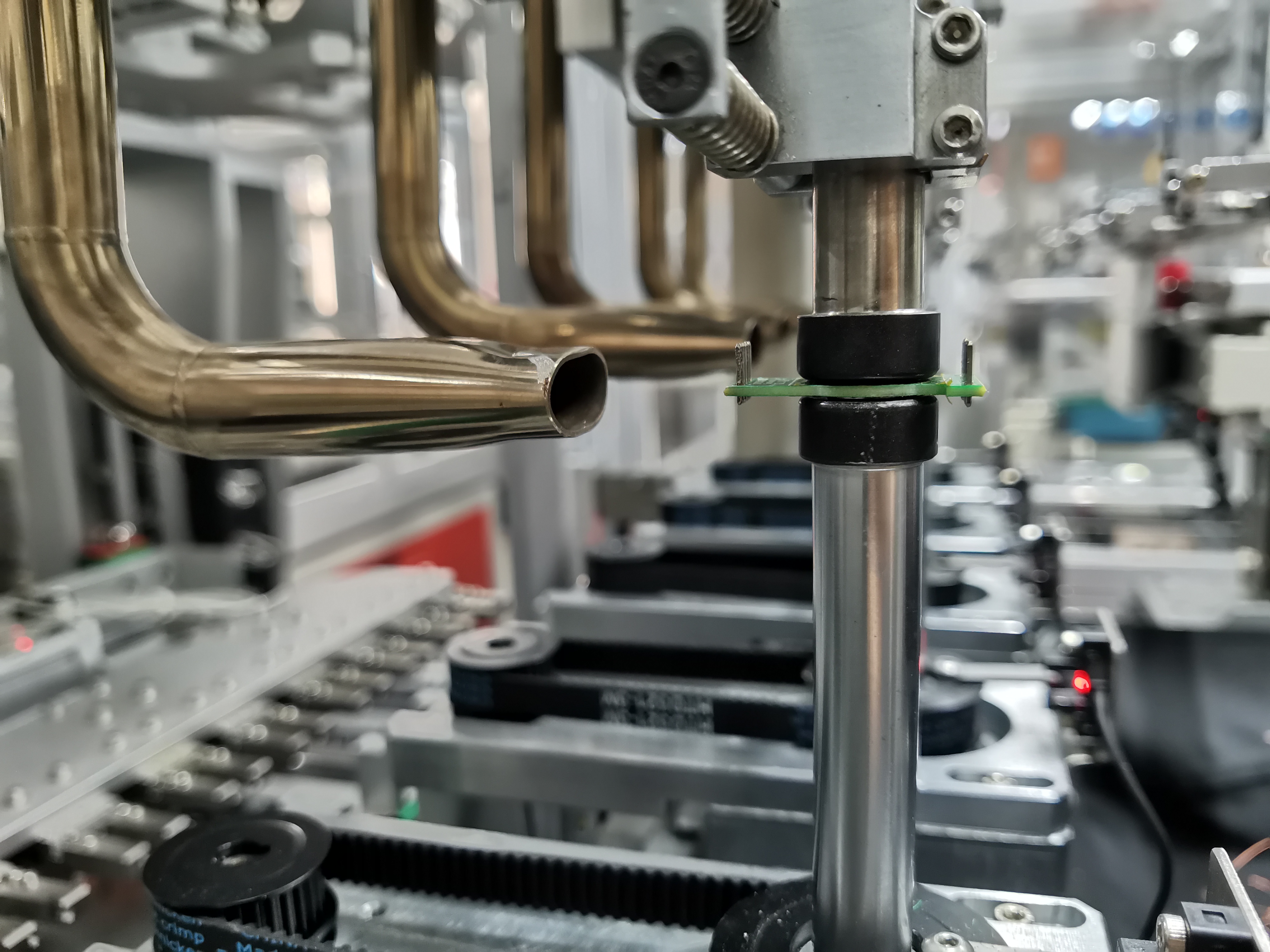

該設備創造性地采用五軸聯動機電一體化架構，攻克了微型線圈批量化生產的多項技術瓶頸：通過多軸協同控制算法實現五組伺服軸（X/Y/Z/A/C）的納米級運動合成，在直徑僅3.2mm的異形PCB基板上完成兩組α型自粘合線圈的立體繞制，線徑控制精度達±2μm。

核心工藝模塊

01

磁懸浮傳送系統搭載2000萬像素視覺定位模組，實現微型PCB板的±5μm級精準上料

02

壓電陶瓷驅動插針機構配合激光位移傳感器，在0.6mm間距焊盤上達成±3μm插針精度

03

自研的恒張力繞線系統集成線材預熱裝置，通過0.01N·m級扭矩閉環控制確保0.02mm漆包線繞制張力穩定性

04

非接觸式熱風固化單元采用三維流場仿真技術，實現環氧樹脂在120±1℃環境下的梯度固化

05

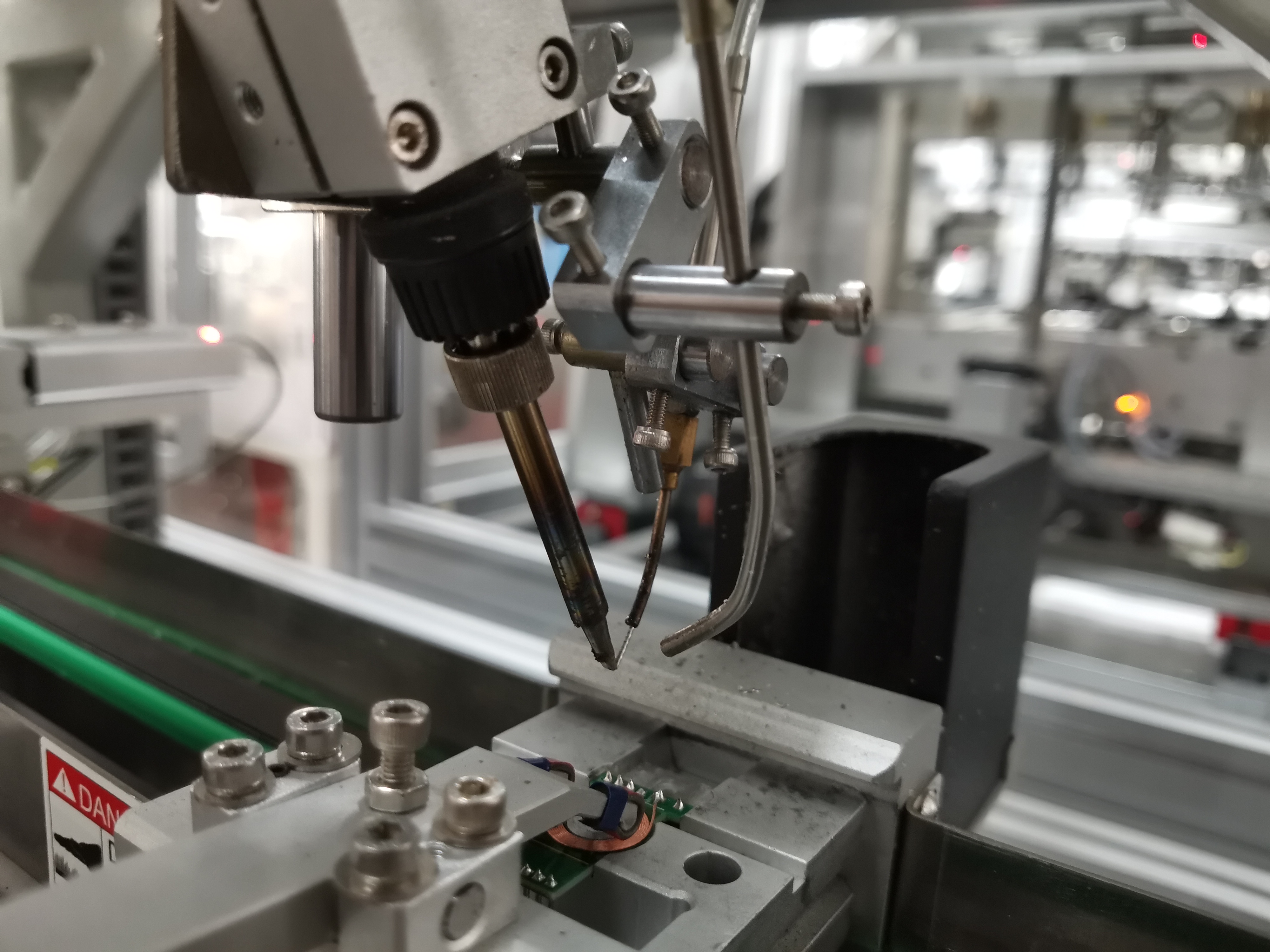

激光輔助焊錫工作站運用532nm綠光清潔焊盤表面，使0.3mm直徑PIN腳的焊接空洞率低于0.5%

設備配置的MES系統可實時追溯一百余項工藝參數，單機日產萬件微型電感，產品通過Apple Watch 的20項可靠性測試，為全球首款實現消費電子微型線圈全流程自主生產的國產高端裝備。

德納股份有限公司

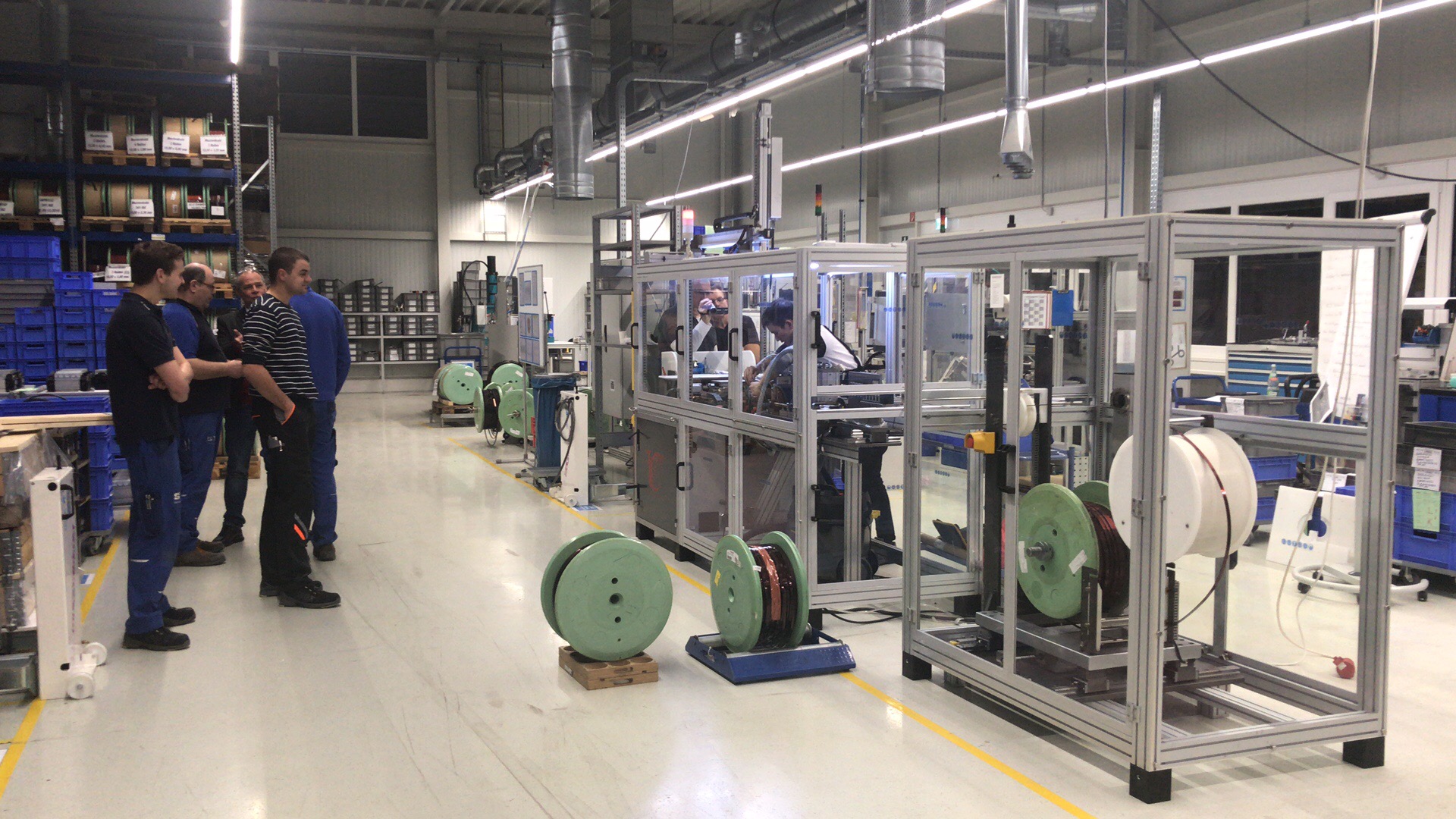

德納（Dana）公司是全球領先的動力傳動和電氣化解決方案供應商，在新能源電機領域占據重要地位，廣泛服務于新能源汽車、商用車及工業應用市場。面對新能源電機行業對高效、高功率密度電機的需求，德納公司積極布局先進制造技術，推動電機技術革新。因此德納特別委托我司設計研發新式集中式繞組全自動生產線。該生產線不僅提升了繞組制造精度和一致性，還大幅優化生產流程，以滿足新能源市場對高性能電機日益增長的需求。

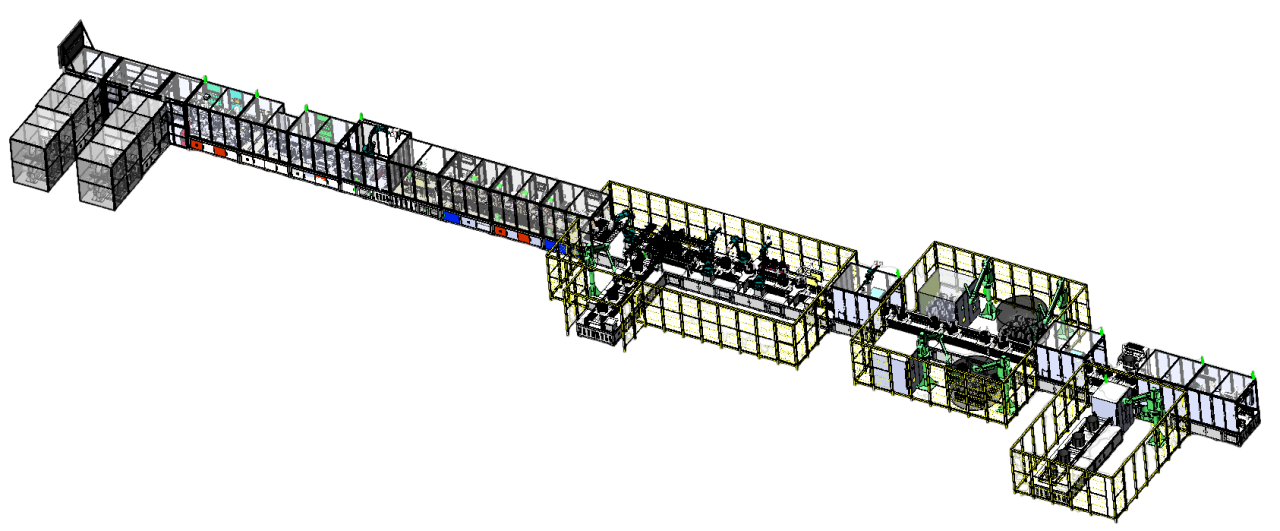

我司成功研發設計了世界首條集中式繞組的全自動生產線，這項技術實現了從送線到繞組自動嵌入的全流程自動化，為集中式繞組電機的生產效率帶來質的飛躍。這條集中式繞組生產線是由V＆C公司在中國設立的分公司技術團隊——深圳市順敬機械有限公司獨立研發的。該團隊秉持著始終為客戶利益出發的理念，致力于為客戶提供高效、創新的電機制造解決方案，希望為各大電機廠提供高效、高自動化的電機全自動生產線，并力求在新能源領域做出積極貢獻。

此自動化生產線能高效生產方形，矩形、三角形等扁線繞組的制造，展現出極高的靈活性和技術先進性。而且涵蓋了電機定子的全流程工序，從銅線送線開始，脫皮 , 校直到線圈繞組成型，電測 , 噴碼 , 整形 , 包扎 , 絕緣 , 掃碼 , 再到末端的精準的繞組嵌入定子以及后續的浸膠 , 焊接處理和裝配外殼的工藝。相比于仍需要人工嵌入繞組的電機生產工藝，自動化的集中式繞組生產線大幅提升了生產效率，同時降低了成本和人工依賴。此產線將繞組嵌入操作從手工變?yōu)闄C(jī)械化，生產效率和一致性均大幅提升。

MAGNIX

Magnix

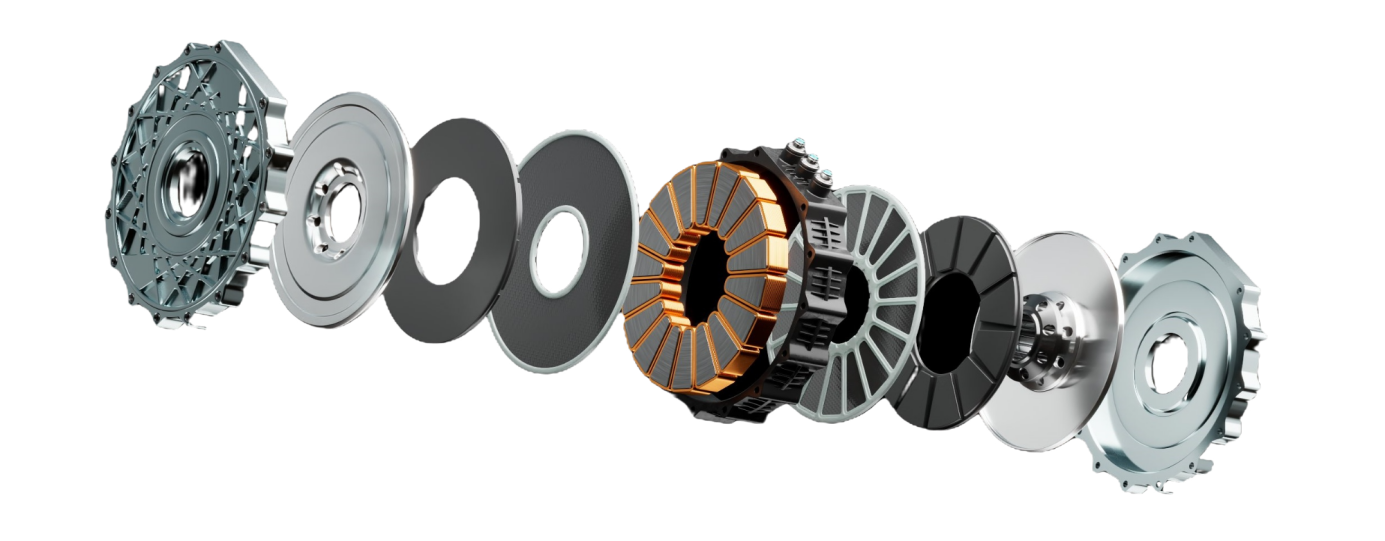

Magnix公司作為低空經濟產業生態的領航者，深度聚焦eVTOL（電動垂直起降飛行器）動力系統的核心技術創新。這家被譽為"空中電動化革命引擎"的企業，始終以突破航空動力物理邊界為目標，其研發的第四代超導永磁同步電機功率密度已達12kW/kg，創下行業新紀錄。

在eVTOL市場爆發式增長的背景下，Maginx為解決傳統分布式繞組電機效率衰減快、熱管理難等痛點，經全球供應鏈技術評估后，最終選定我司作為戰略級設備供應商，采購專為其定制的VC-8型集中式繞線智造系統。

目設備交付后使Magnix的電機量產效率提升20%，助力其拿下全球20%的eVTOL動力系統訂單。該設備更通過FAA適航認證中的電磁兼容測試，為低空經濟裝備國產化樹立了技術標桿，瞄準2026年城市空中交通(UAM)萬億級市場，持續重塑航空動力格局。
